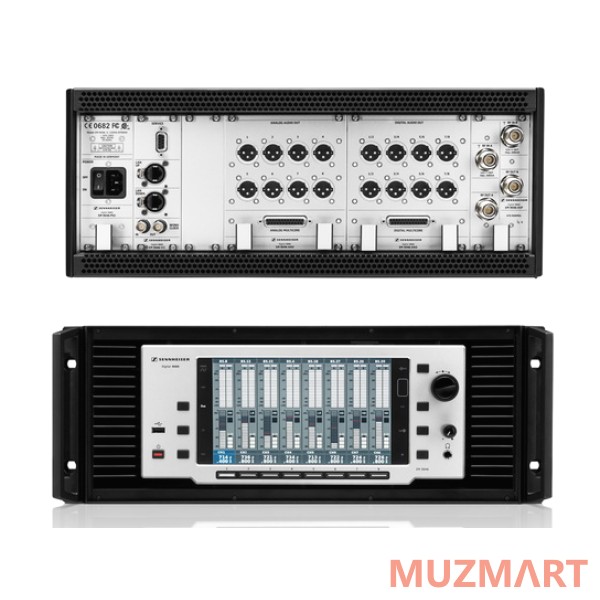

Sennheiser EM 9046 SU 8-канальный цифровой модульный приёмник

В данном разделе вы можете ознакомиться с техническими характеристиками на Sennheiser EM 9046 SU 8-канальный цифровой модульный приёмник

8-ми канальный цифровой модульный приёмник EM 9046 разработан для профессионального применения в студиях, театрах и на живых концертах. Уникальная цифровая технология несжатой передачи данных обеспечивает звук без артефактов и с превосходной динамикой.
Полоса пропускания шириной 328 МГц, перекрывает УВЧ-диапазон 470 - 798 МГц.
Интуитивный, построенный на основе пиктограмм, пользовательский интерфейс обеспечивает максимально полный обзор и простоту эксплуатации с помощью большого TFT-дисплея даже в условиях дефицита времени на живых концертах. Система автоматически измеряет потери РЧ-сигнала в кабелях между приёмником и антенной и автоматически компенсирует потерю сигнала.
Множество вариантов коммутации позволяет легко интегрировать приёмник в уже существующую аудио и IT-инфраструктуру. Модульная система позволяет заменять модули на модернизированные или новые, позволяя поддерживать функциональные возможности приёмника на современном уровне.

Установка дополнительных модулей

Центральный системный блок EM 9046 SU поставляется с уже установленными модулями контроллера тактовой частоты, блока питания (EM 9046 PSU), антенных входов/выходов (EM 9046 ASP), и бланк-панели (EM 9046 ССС).

ВНИМАНИЕ! Приемные модули EM 9046 DRX в комплект поставки центрального блока EM 9046 SU не входят и заказываются отдельно!

В корпус EM 9046 SU можно установить до 8 приёмных модулей.

ВНИМАНИЕ! Модули цифровых аудио выходов EM 9046 DAO и модули аналоговых аудио выходов EM 9046 AAO в комплект поставки центрального блока EM 9046 не входят и заказываются отдельно!

На задней стороне центрального блока можно установить:

два модуля аналоговых аудио выходов EM 9046 AAO
или два модуля цифровых аудио выходов EM 9046 DAO
или один модуль EM 9046 AAO и один модуль EM 9046 DAO

Особенности

Простая и лёгкая установка и настройка системы
Модульная конструкция с возможностью установки до 8 приёмных модулей
Автоматическая компенсация потерь РЧ-сигнала
Возможность каскадной коммутации до 4 приёмников
Встроенный анализатор спектра и регистратор уровня РЧ-сигнала
Модули аналоговых и цифровых (AES 3) с возможностью сплиттирования сигнала до 1:6

Комплект поставки

Центральный системный блок EM 9046 SU
Кабели питания (вилки EU, UK и US)
Ethernet-кабель CAT 5
Инструкция по эксплуатации
CD-диск с программой управления Wireless System Manager (WSM)

Полоса пропускания 470 - 798 МГц
Количество каналов до 8
Принцип приёма двойной супергетеродин, истинный разнесённый приём (True Bit Diversity)
Модуляция режим HD – передача некомпрессированного аудиосигнала
режим LR - передача компрессированного аудиосигнала (технология SeDAC - Sennheiser Digital Audio Codec)
Антенный вход 2 х N-type, 50 Ом
Антенный выход 2 х N-type, 50 Ом
Каскадное соединение до 4 приемников EM 9046 (32 канала максимально)
Уровень аудио выхода (балансный) от -10 dBu до +18 dBu изменяемый шагами по 1 дБ
Выход наушников 2 x 100 мВт / 32 Ом, защита от короткого замыкания
Аналоговые выходы (модуль EM 9046 AAO) 8x XLR-3, 1x D-Sub-25 Multicore
Цифровые выходы (модуль EM 9046 DAO) 8x XLR-3, 1x D-Sub-25 Multicore частоты сэмплирования: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 24 bit
КНИ режим HD – < 0,01%
режим LR - < 0,03%
Динамический диапазон 112 дБ (А)
Питание от 100 В до 240 В, 50/60 Гц
Питание бустера 12 В DC, 200 мA (максимально)
Потребляемый ток 250 Вт (максимально)
Диапазон рабочих температур –10`C … +50`C
Габариты 496 х 449 х 177 мм
Вес около 17 кг (с установленными модулями EM 9046 AAO и EM 9046 DAO)

Аксессуары

Артикул No 502512
EM 9046 DRX - приёмный модуль, 470 - 798 мГц

Артикул No 502508
EM 9046 AAO - модуль аналоговых выходов (8 шт)

Артикул No 502511
EM 9046 DAO - модуль цифровых выходов (8 шт)

Артикул No 504757
EM 9046 CAB- комплект кабелей для каскадирования EM 9046

Артикул No 504705
A 9000 A1–A8 - Активная ненаправленная антенна, 470 - 638 мГц

Артикул No 504706
A 9000 B1–B8 - Активная ненаправленная антенна, 630 - 798 мГц

Артикул No 504711
AD 9000 A1–A8 - Активная направленная антенна, 470 - 638 мГц

Артикул No 504712
AD 9000 B1–B8 - Активная направленная антенна, 630 - 798 мГц

Артикул No 504708
AB 9000 A1–A8 - Антенный бустер, 470 - 638 мГц

Артикул No 504709
AB 9000 B1–B8 - Антенный бустер, 630 - 798 мГц

Артикул No 505455
GZL 9000-A5 - Антенный кабель, длина 5 м

Артикул No 505456
GZL 9000-A10 - Антенный кабель, длина 10 м

Артикул No 505457
GZL 9000-A20 - Антенный кабель, длина 20 м
