Crestron DIN-BLOCK Блок распределения

В данном разделе вы можете ознакомиться с техническими характеристиками на Crestron DIN-BLOCK Блок распределения

DIN-BLOCK - двенадцатипортовый распределительный блок сети Cresnet для монтажа на DIN-рейке. Предназначен для использования в составе системы управления Crestron. Устанавливается у головного узла системы управления или в любой распределительной коробке и упрощает процесс подключения кабелей Cresnet. Благодаря форм-фактору устройства обеспечивается модульность установки: например, одновременно на одной DIN-рейке могут быть установлены светорегулятор, освещенности, управляющий процессор Crestron и устройства сторонних производителей.

Распределение сигналов интерфейса Cresnet

Cresnet осуществляет связь между клавишными и сенсорными панелями, средствами управления освещением и другим оборудованием Crestron. Гибкий в настройке интерфейс Cresnet использует четырехжильный кабель и позволяет комбинировать параллельные и последовательные подключения приборов. DIN-BLOCK предоставляет средства для простого параллельного подключения 12 устройств кабелем Cresnet и может использоваться в составе сети Cresnet любого размера.

Распределение электропитания

Помимо передачи сигналов управления интерфейс Cresnet осуществляет питание подключенных устройств (24 В). Порты интерфейса Cresnet на DIN-BLOCK разбиты на две группы, что упрощает процесс прокладки и подключения кабелей Cresnet к распределительному блоку. Для каждой группы портов может использоваться отдельный источник питания. При необходимости питание с одного источника может подаваться на обе группы портов. Максимальная суммарная мощность устройств, подключенных к одной группе портов не должна превышать 75 Вт.

Установка на DIN-рейку

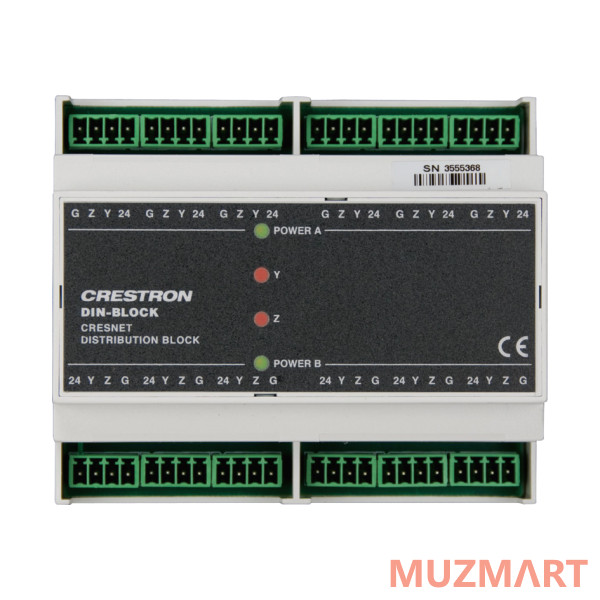

Конструкция DIN-BLOCK предусматривает установку блока на стандартную DIN-рейку, расположенную в полости стены или на настенной панели. Подключение кабелей осуществляется с помощью съемных клеммных блоков, расположенных сверху и снизу от лицевой панели устройства, что очень удобно не только при монтаже, но и при обслуживании системы. В центральной части лицевой панели находятся индикаторы состояния устройства. При установке внутрь стены с использованием технологического отверстия со стороной 45 мм лицевая панель прибора остается видна, а соединения - скрыты от глаз.

Основные особенности:

• 12-портовый распределительный блок сети Cresnet
• Использует съемные клеммные блоки, обеспечивающие простое подключение кабелей и быстрый поиск неисправностей
• Система распределения электропитания 24 В
• Индикация наличия электропитания и активности сети
• Работает в пассивном режиме, не требует программирования
• Устанавливается на DIN-рейку (ширина 6M)
