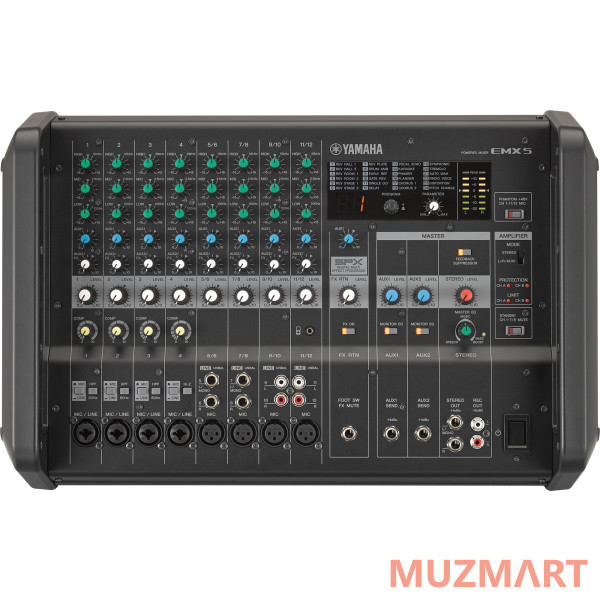

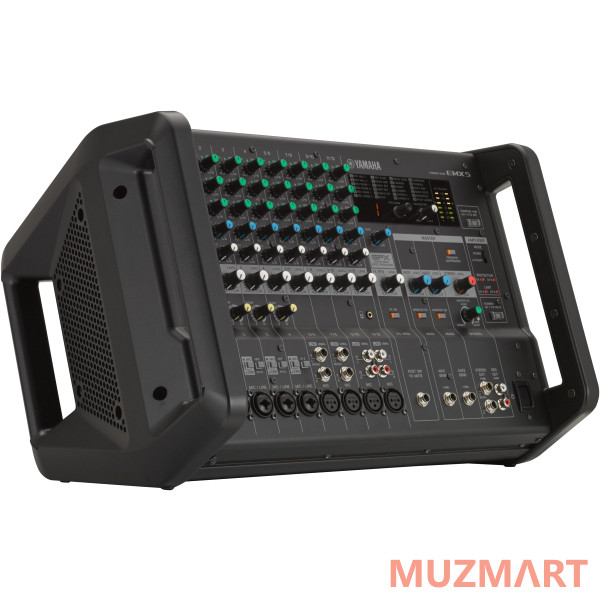

Yamaha EMX5 Активный микшер

В данном разделе вы можете ознакомиться с техническими характеристиками на Yamaha EMX5 Активный микшер

• высокоэффективный 2-канальный усилитель класса D с защитой от перегрузки;
• выходная мощность при THD + N <10%:
  • EMX5: 630 Вт + 630 Вт на 4-омной нагрузке и 460 Вт + 460 Вт на 8-омной;
  • EMX7: 710 Вт + 710 Вт на 4-омной нагрузке и 500 Вт + 500 Вт на 8-омной;
• 12 входных каналов (4 моноканала и 4 моно/стерео);
• один Hi-Z вход (канал 4) для прямого подключения гитары или баса;
• отдельные регуляторы компрессии на каналах 1 – 4;
• 3-полосный эквалайзер на каждом входном канале;
• регулятор Master EQ™ для выбора оптимизированных настроек эквалайзера (только в EMX5) и гибкий 9-полосный графический эквалайзер (только в EMX7);
• ряд пресетов, оптимизированных для использования с различными пассивными акустическими системами Yamaha, в том числе линеек CBR и Club;
• подавитель обратной связи, использующий 7-полосный режекторный фильтр;
• секция DSP с 24-мя эффектами, заимствованными у процессоров Yamaha SPX;
• два гнезда AUX Send для подключения систем мониторинга или внешних эффект-процессоров;
• гибкие возможности подключения АС (разъёмы SpeakON + 1/4");
• компактный и ударопрочный металлический корпус с выступающими ручками для защиты органов управления и разъёмов во время транспортировки;
• высокоэффективный встроенный универсальный источник питания;
• возможность монтажа в 19-дюймовый рэк с помощью опциональных кронштейнов RK-EMX7.

• EMX5: 630 Вт + 630 Вт на 4-омной нагрузке и 460 Вт + 460 Вт на 8-омной;
• EMX7: 710 Вт + 710 Вт на 4-омной нагрузке и 500 Вт + 500 Вт на 8-омной;

• Входы: 12 каналов: 8 моно (MIC/LINE), 4 стерео (LINE)
• Фантомное питание: +48 V
• Выходы: SPEAKERS [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R]
• FOOT SWITCH : эффекты без звука, вкл/выкл
• Шины: Stereo: 1, AUX: 2 (Including FX)
• Функции входного канала:
  • Пэды: 30 dB (CH1-4)
  • ВЧ-фильр: 80 Hz, -12 dB/oct. (CH1–3)
  • Компрессор: 1-knob COMP (CH1–4)
  • EQ ВЧ: 10 kHz +15 dB / -15 dB (Shelving)
  • EQ СЧ: 2.5 kHz +15 dB / -15 dB (Peaking)
  • EQ НЧ: 100 Hz +15 dB / -15 dB (Shelving)
• Встроенный DSP-процессор: SPX Algorithm 24 programs, Feedback suppressor, Master EQ, Monitor EQ
• Встроенные усилители
  • Макс. выходная мощность при 4 Ом: 1kHz THD+N less than 10% (CEA2006) : 630 W + 630 W, 1kHz THD+N less than 1% (CEA2006) : 500 W + 500 W
  • Макс. выходная мощность при 8 Ом: 1kHz THD+N less than 10% (CEA2006) : 460 W + 460 W, 1kHz THD+N less than 1% (CEA2006) : 370 W + 370 W
• Индикатор уровня сигнала: 2 × 7 points LED meter (-20, -10, -6, 0, +6, +10, PEAK)
• Input Channel Function: Hi-Z Supported (CH4)
• Диапазон воспроизводимых частот: Input to SPEAKERS : +1 dB/-3 dB (40 Hz to 20 kHz), Input to STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz to 20 kHz) , refer to the nominal output level @ 1 kHz
• Коэффициент нелинейных искажений:Input to SPEAKERS: 0.1% @ 10 W (40 Hz to 20 kHz), 0.05% @ 50 W (1 kHz) ; Input to STEREO OUT, AUX1 SEND, AUX2 SEND: 0.03% @ +14 dBu (20 Hz to 20 kHz), 0.007% @ +20 dBu (1 kHz), (THD+N, measured with 22 kHz LPF)
• Уровень собственного шума
  • Эквивалентный шум на входе: -117 dBu (Noise is measured with A-weighting filter)
  • Остаточный выходной шум: Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (Noise is measured with A-weighting filter)
• Перекрестные искажения: -85 dB (1 kHz, Measured with 1 kHz band pass filter)
• Схема защиты
  • Защита нагрузки: DC-fault
  • Защита усилителя: Over heat protection, Over current protection, Integral power protection
  • Защита источника питания: Over heat protection, Over current protection
• Требования к питанию: AC 100-240V, 50Hz/60Hz
• Потребляемая мощность: 42 W (Idle) / 210 W (1/8 Power)
• Габариты: 465х308х325 мм
• Вес без упаковки: 9.5 кг
• Аксессуары: Инструкция, Технические спецификации, кабель питания (2,5 м)
• Рекомендуемая рабочая температура: от 0 до +40℃
• Производство Малайзия

• Пэды: 30 dB (CH1-4)
• ВЧ-фильр: 80 Hz, -12 dB/oct. (CH1–3)
• Компрессор: 1-knob COMP (CH1–4)
• EQ ВЧ: 10 kHz +15 dB / -15 dB (Shelving)
• EQ СЧ: 2.5 kHz +15 dB / -15 dB (Peaking)
• EQ НЧ: 100 Hz +15 dB / -15 dB (Shelving)

• Макс. выходная мощность при 4 Ом: 1kHz THD+N less than 10% (CEA2006) : 630 W + 630 W, 1kHz THD+N less than 1% (CEA2006) : 500 W + 500 W
• Макс. выходная мощность при 8 Ом: 1kHz THD+N less than 10% (CEA2006) : 460 W + 460 W, 1kHz THD+N less than 1% (CEA2006) : 370 W + 370 W

• Эквивалентный шум на входе: -117 dBu (Noise is measured with A-weighting filter)
• Остаточный выходной шум: Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (Noise is measured with A-weighting filter)

• Защита нагрузки: DC-fault
• Защита усилителя: Over heat protection, Over current protection, Integral power protection
• Защита источника питания: Over heat protection, Over current protection

Прочный и портативный микшер корпусного типа с усилителем 630W, имеющий к тому же встроенные эффекты, графический эквалайзер, компрессор, предустановленные динамик и встроенный подавитель обратной связи.

Компания Yamaha дополнила популярную EMX-серию активных микшеров новыми моделями EMX5 и EMX7. Они, как утверждается в пресс-релизе, подойдут тем музыкантам, исполнителям и диджеям, для которых качество звука и удобство эксплуатации имеют первостепенное значение. От ранее выпущенной модели EMX2 новинки отличаются большим числом каналов и значительно увеличенной выходной мощностью встроенного усилителя. Нельзя не отметить и улучшенный функционал: оба устройства располагают мощным DSP-процессором эффектов и подавителем акустической обратной связи. Старшая модель EMX7 также имеет "на борту" 9-полосный GEQ и набор пресетов для использования с различными акустическими системами Yamaha.

Ключевые особенности и достоинства новинок серии EMX:
