В данном разделе вы можете ознакомиться с техническими характеристиками на Marani DPA880T Матричный микшер

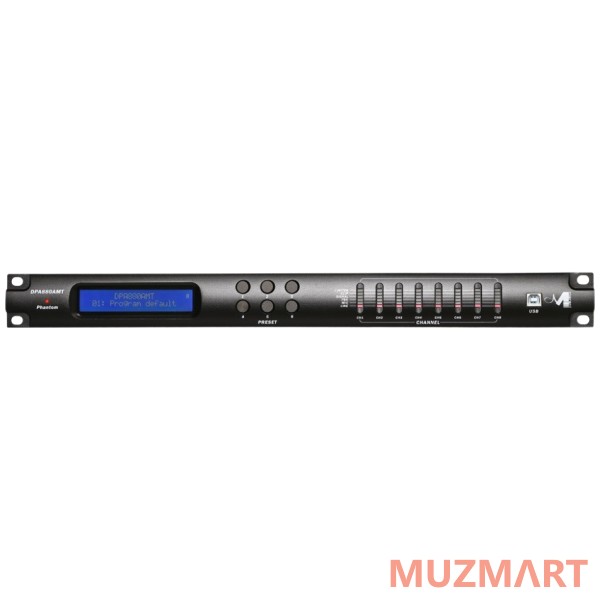

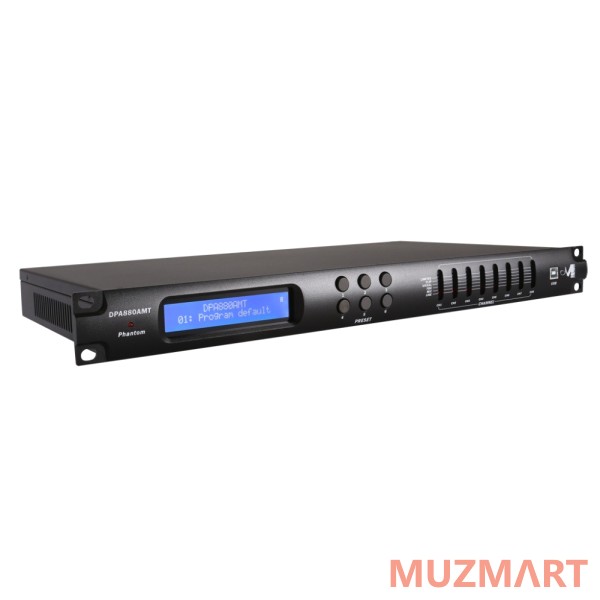

DPA880T - высокопроизводительная цифровая звуковая матрица с 8 входами и 8 выходами. Разработанная в первую очередь для систем аудиоконференций, матрица включает в себя все аудиопроцессы и управление, необходимые для использования в других приложениях с фиксированной установкой. Он включает в себя 8 индивидуальных переключаемых входов, таких как LINEA или MIC с фантомным питанием и 8 линейными выходами, все из которых управляются мощным DSP вместе с высокопроизводительными 24-битными AD / DA-преобразователями. DPA880T поддерживает режим «маршрутизации», в котором входы могут быть маршрутизированы / смешанны в любом выходе. Каждый входной канал Mic / Line обеспечивает фильтрацию верхних частот и низких частот первого порядка, 3-полосный параметрический эквалайзер, функцию Noise Gate и контроль усиления. Кроме того, микрофонные входы включают в себя функцию обратной связи, основанную на мощном алгоритме «сдвиг высоты тона», особенно подходящем для «голосовых» приложений. Каждый выход предлагает до 5 диапазонов параметрического выравнивания, фильтры кроссовера от 6 до 24 дБ на октаву, RMS-компрессор, Peak Limiter и программируемую задержку.
DPA880T можно подключить через USB, Ethernet или RS485 для удаленной настройки и управления, используя специализированное программное обеспечение для ПК, которое также позволяет устанавливать все параметры и отображение всех уровней в реальном времени. Кроме того, матрица также может управляться устройством Apple iPad® с использованием специального программного обеспечения DPA880xT, которое позволяет осуществлять вмешательство во все параметры управления и управления. Для применения в сложных системах матрица также предоставляет 8 цифровых портов IN / OUT (GPIO) для интеграции с другими устройствами. Наконец, DPA880T можно подключить через соединение RS485 к дополнительной панели управления настенной панелью CP4, которая позволяет выбирать 4 назначенных предустановки и регулировку громкости
Особенности:
- Отличная звуковая производительность с 24-битными преобразователями в сочетании с частотой дискретизации 48 кГц
- 8 микрофонных / линейных входов, 8 выходов с полным смешиванием матрицы
- Высококачественный DSP-модуль 3-полосный параметрический эквалайзер и фильтры низких / высоких частот на каждый входной канал
- 5-канальное параметрическое выравнивание на выходной канал
- Каждая полоса может быть переключена на Peaking, Low / High Shelving с переменным ответом Q
- Кроссоверные фильтры со склонами от 6 дБ / октаву до 24 дБ / октаве, включая Баттерворт, Бессел, Линквиц-Райли
- Gain Control, Noise Gate, Eliminator для обратной связи (только входной микрофон) для каждого входного канала
- На каждом выходе имеется прецизионный динамический контроллер диапазона, состоящий из пикового лимитера и RMS-компрессора с выбираемым коэффициентом и переменным коленом
- Регулируемое время задержки до 380 мс на канал вывода
- Прямое подключение к ПК / сети. Разъем USB на передней панели для прямой связи с ПК.
- Интерфейс Ethernet, соединение RS485 для настройки системы, контроля и управления через управляемое программное обеспечение удаленного ПК
- Управление Интерактивный жидкокристаллический дисплей на передней панели для локального доступа и конфигурации
- Светодиодные индикаторы состояния на передней панели на каждый канал
- 4 цифровых входных порта для дополнительных 4 предустановленных выборов с конфигурацией приоритета4 цифровых выходных порта для запуска внешних устройств
- Одновременное управление до 32 устройств с помощью программного обеспечения для ПК
- Программное обеспечение DPA880xT для устройства Apple iPad®, позволяющее одновременно контролировать до 32 единиц, устанавливать все параметры и отображать уровни реального времени.
- Дополнительное управление панелью Marani CP4 с возможностью выбора из 4 назначенных предустановок и регулировки громкости
- Блокировка безопасности
Характеристики:
Аудио:
Аналоговый вход 8 с электронным балансом
Аналоговый выход 8 с электронным балансом
Максимальная линия входного уровня: + 18dBu; Микрофон: -18dBu
Максимальный выходной уровень + 18dBu
THD + N 0,005% при 1 кГц 0dBu
S / N> 104dBA
Частотная характеристика 20 Гц - 20 кГц +/- 1 дБ
Конвертеры AD & DA 24bit
DSP & Обработка:
Двигатель DSP: MARANI® DSP, 24 бит (данные) x 96 бит (коэффициент).
Разрешение DSP: 24 x 32 бит для процесса фильтрации
Разрешение 96 бит на результаты промежуточных вычислений
Входное выравнивание: 3-полосная параметрическая, выбранная как пиковая или низкая / высокая Стеллаж с переменным Q на входной канал
Low / High Pass 1St-фильтр для каждого входного канала
Выравнивание выходного сигнала: 5-полосный параметрический эквалайзер, выбранный как пиковый или низкий / высокий Стеллаж с переменным Q на выходной канал
Усиление фильтра: от -12dBu до + 12dBu с шагом разрешения 0,5dBu
Центральная частота: выбирается с шагом 1/4 октавы с 20 Гц до 20 кГц
Фильтр Q / BW: Q от 0,4 до 10 шагов с шагом 0,1
Секция кроссовера HPF / LPF: Butterworth 6/12/18 / 24dB на октаву
Бессель, Линквиц-Райли и обычай 12/24 дБ на октаву
Разрешение фильтра 1/24 октавы
RMS Компрессор и порог ограничения лимита: от 18dBu до -30dBu
Время атаки от 5 мс до 200 мс (разрешение 1 мс до 20 мс, разрешение 10 мс до
100 мс и 20 мс до 200 мс)
Время отпускания от 0,1 с до 3 секунд (разрешение 0,1 с)
Соотношение от 1: 1 до 32: 1 (только для компрессора)
Регулируемое мягкое или жесткое колено (только для компрессора)
Задержка: 848,998 мс. Шаги приращения / уменьшения в течение 21 часа на канал
Обратная связь Eliminator: Pitch Сдвиг алгоритма только для входных каналов Mic
General:
Предварительные настройки устройства: 6 Пользовательские предустановки + 4 с использованием цифровых входных портов S1-S4
Дисплей с фронтальной панелью: 2x24 символа с белой / голубой светодиодной подсветкой
Индикаторы состояния на 6 светодиодов на канал (линия, микрофон, FBK, сигнал, клип, лимитер)
1-светодиодный индикатор Phantom Power
6-кнопочный переключатель предустановленного выбора
Разъем USB типа B
Задняя панель: 2 x 12-контактный разъем Phoenix (микрофонные / линейные входы)
2 x 12-контактный разъем Phoenix (линейные выходы)
2 x 4-контактный разъем Phoenix (цифровые входные порты S1-S4 - уровень TTL 0-5 В)
2 x 4-контактный разъем Phoenix (цифровые выходные порты S1-S4 - уровень TTL 0-5 В)
2 x RJ45 для подключения входов / выходов RS485
1 разъем RJ45 с индикаторами активности для подключения Ethernet (10/100 TCP-IP)
Разъем IEC C13 16A; Включение / выключение питания
Дополнительное устройство: Marani® CP4 Управление стеновой панелью
Главный AC: 90-240 В переменного тока (50/60 Гц) - 40 Вт
Габаритные размеры: 19 "x 1,75" x 9 "(483x44x229 мм) 1RU
Вес, нетто: 7.71 lbs (3.5 Kg) / 8.82 lb (4 Kg)
