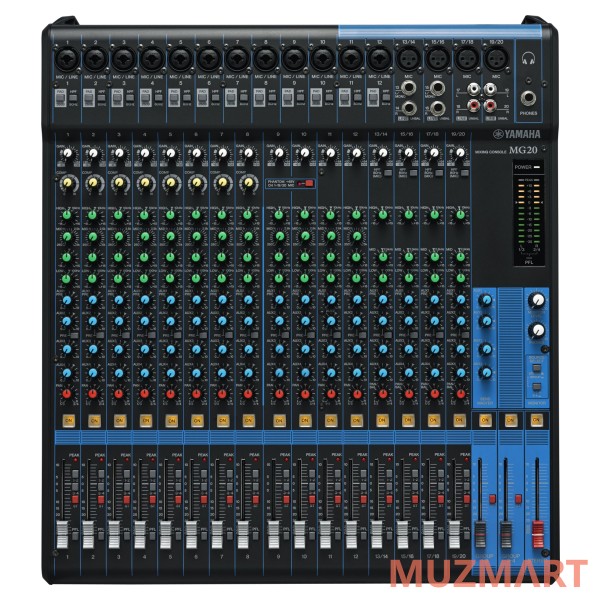

Yamaha MG20 Микшерный пульт

В данном разделе вы можете ознакомиться с техническими характеристиками на Yamaha MG20 Микшерный пульт

Аналоговый микшерный пульт с металлическим корпусом, встроенными компрессорами, а также процессором эффектов и USB-audio интерфейсом.

Особенности:

    20-канальный микшерный пульт
    Макс. 16 микрофонных / 20 линейных входов (12 моно + 4 стерео)
    4 групповые шины + 1 стереошина
    4 шины AUX (вкл. FX)
    Микрофонные предусилители «D-PRE» с инвертированной схемой Дарлингтона
    Компрессоры с одним регулятором
    Аттенюатор (PAD) на моновходах
    Фантомное питание +48 В
    Симметричные выходы XLR
    Встроенный универсальный блок питания для использования устройства в любых регионах мира
    Набор для монтажа в стойку в комплекте

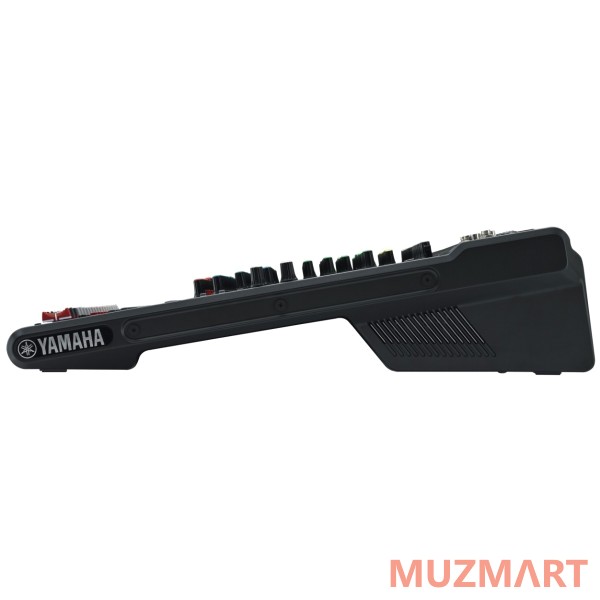

    Металлическая конструкция
    Размеры (Ш×В×Г): 444 мм x 130 мм x 500 m
    Масса без упаковки: 6,9 кг

Спецификации:

Входы/выходы

Фантомное питание: +48 В

Входные каналы

Моно[MIC/LINE]: 12
Моно/Стерео[MIC/LINE]: 4

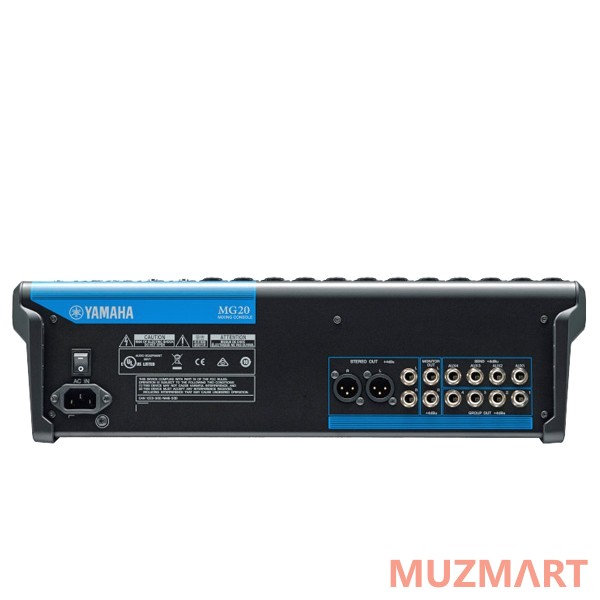

Выходные каналы

Стереовыход: 2
Мониторный выход: 1
Выход на наушники: 1
AUX-посыл: 4
Групповой выход: 4
Шины: Стерео: 1, GROUP: 4, AUX: 4

Функции входного канала

PAD: 26 дБ (моно)
ВЧ-фильр: 80 Гц, 12 дБ/окт (моно/стерео: только MIC)
Компрессор: Компрессор с одним регулятором (к-т усиления/порог/к-т компрессии) Порог: +22 dBu ~ -8 dBu, к-т компрессии: 1:1 to 4:1, уровень на выходе: 0 дБ ~ 7 дБ Время атаки: около 25 мс, время восстановления: около 300 мс
EQ ВЧ: Усиление: +15 дБ/-15 дБ, частота: 10 кГц сглаживающий фильтр
EQ СЧ: Усиление: +15 дБ/-15 дБ, частота: моно 250 Гц – 5 кГц ВЧ-коррекция, стерео 2,5 кГц ВЧ-коррекция
EQ НЧ: Усиление: +15 дБ/-15 дБ, частота: 100 Гц сглаживающий фильтр
PEAK LED: Индикатор включается, когда сигнал после частотной коррекции достигает 3 дБ ниже уровня ограничения (моно)
Шкала громкости: 2x12-сегментный светодиодный индикатор [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 дБ]

Общие характеристики

Коэффициент нелинейных искажений: 0,03 % при +14 dBu (20 Гц ~ 20 кГц), регулятор GAIN: установка Min, 0,005 % при +24 dBu (1кГц), регулятор GAIN: установка Min
Диапазон воспроизводимых частот: +0,5 дБ/-1,5 дБ (20 Гц ~ 48 кГц), относительно номинального уровня на выходе при 1 кГц, регулятор GAIN: установка Min

Уровень собственного шума

Эквивалентный шум на входе: -128 dBu (входной моноканал, Rs: 150Ω, регулятор GAIN: установка Max)
Остаточный выходной шум: -102 dBu (STEREO OUT, мастер-фейдер STEREO: установка Min)
Перекрестные искажения: -78 дБ
Требования к питанию: Источник переменного тока: 100 – 240 В, 50 / 60 Гц
Потребляемая мощность: 36 Вт

Габариты

Ширина: 444 мм
Высота: 130 мм
Глубина: 500 мм
Вес без упаковки: 6.9 кг

В комплект поставки входят: руководство для пользователя, техническая документация, провод питания от сети
Прочее: Диапазон рабочих температур: 0 ~ +40?C
