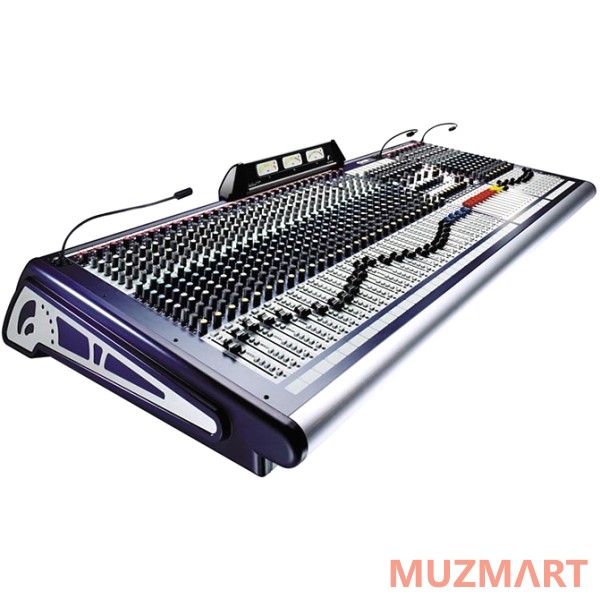

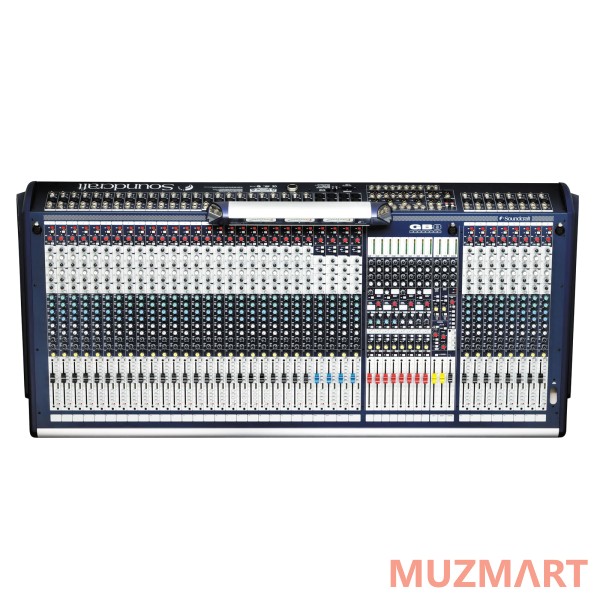

Soundcraft GB8-40 Микшерная консоль

В данном разделе вы можете ознакомиться с техническими характеристиками на Soundcraft GB8-40 Микшерная консоль

Soundcraft GB8 - продолжение успешной линейки консолей GB4, но уже с 8-шинной архитектурой. Число каналов GB8 варьируется от 16 до 48, каждая модель укомплектована полнофункциональными стереоканалами и четырьмя стереовозвратами. Новая консоль предназначена для инсталляций в концертных залах, для работы в небольших туринговых системах. Технологии, с успехом примененные в пультах MH3 и MH4, позволяют использовать GB8 для решения задач FOH и мониторинга, в частности, за счет фейдерного контроля групп или выходов aux. Четыре группы mute обеспечивают одновременный мьютинг нескольких каналов. Другая уникальная функция - лимитер на стереовыходах Record и Alternate, облегчающий создание стереозаписи микса.
Будучи вполне традиционным по конструкции, пульт GB8 имеет несколько уникальных механических функций. Благодаря скошенной тыльной панели соединений настройка конфигурации с лицевой панели значительно упрощается, а встроенный блок питания дополнен опцией для подключения внешнего резервного блока питания.

Характеристики:

• 40 каналов.
• 19 шин.
• +48 В фантомное питание индивидуально включаемое на каждом канале.
• 4 полнофункциональных стерео-канала.
• 8 Аукс-посылов (все переключаются пре- пост- фейдер).
• 8 подгрупп.
• 4 стерео возврата.
• 4 мьют группы.
• 11x4 выходная матрица.
• LED индикатор на каждом канале.
• Выходные VU индикаторы - право, лево, центр.
• Микрофонные преампы GB30.
• Выход записи с лимитером.
• Частотная характеристика: 20 Гц - 20 кГц, < 1 дБ.
• Коэффициент гармонических искажений (при +10dBu на выходе, 30 дБ чувствительности):
• XLR Input to Direct output: < 0.007%, 1 кГц.
• XLR Input to Mix output: < 0.008%, 1 кГц.
• Уровень шума:
• Mic Input E. I. N (maximum gain) : : <- 128dbu="" 150="" source="" li="">.
• Mix (32ch routed to mix, faders down,22Гц-22кГц. : <-85dbu li="">.
• Group (32ch routed to mix, faders down,22Гц-22кГц : : <-85dbu li="">.
• Aux (32ch routed to mix, faders down,22Гц-22кГц : : <-88dbu li="">.
• Взаимное проникновение между каналами:
• Input Channel muting: <-98дБ li="">.
• Input fader cutoff: <-98дБ li="">.
• Input pan pot isolation: : <-82дБ li="">.
• Mix routing isolation: <-98дБ li="">.
• Group routing isolation: <-97дБ li="">.
• Adjacent channel isolation: : <100дБ li="">.
• Group-Mix crosstalk: <-84дБ li="">.
• Aux send off:<-94дБ li="">.
• Typical CMRR at max gain @ 1кГц: :80дБ.
• Пропускной фильтр ВЧ (Моно вход).
• 100Гц, 18дБ/octave.
• Эквалайзер (Моно вход):
• HF:13кГц, +15дБ, 2nd order shelving.
• Hi-Mid: 550Гц - 13кГц, +15дБ, Q = 1.5.
• Lo-Mid: :80Гц - 1.9kГц, +15дБ, Q =1.5.
• LF: :80Гц, +15дБ, 2nd order shelving.
• Индикация: 6 трехцветных 12-сегментных индикатора.
• Мощность:
• Питание (внутренний блок) 85В-270В переменного тока, 50/60Гц универсальный вход.
• Потребление мощности: менее 50 Вт.
• Условия эксплуатации:
• Температурный диапазон: -10^(o) C to +30^(o) C.
• Относительная влажность: 0% to 80%.
• Спецификация вход / выход:
• Вход и выход:
• Уровни:
• Моно и стерео микрофонные входы : +15dBu max.
• Моно и стерео линейные входы: +30dBu max.
• Стерео входы и возвраты инсертов: +20dBu max.
• Все выходы: : +20dBu max.
• Номинальный рабочий уровень: :0dBu.
• Мощность выхода на наушники:2 x 250мВт в 200 наушники.
• Вход и выход:
• Импеданс:
• Микрофонный вход: 2k.
• Линейные входы и стерео возвраты: 10k.
• Возврат инсерта входного канала: 5k(с EQ, в худшем случае 3k).
• Mix, Group, Aux, Matrix и директ-выходы: 150.
• Посылы инсертов: 75.
• Рекомендуемый импеданс на наушники: 50-600 Гц.
• Вес: 40 кг.
