В данном разделе вы можете ознакомиться с техническими характеристиками на Korg M3-73 Xpanded Профессиональная рабочая станция
Появление M3 положило начало третьему поколению музыкальных рабочих станций компании Korg.
Концепция "музыкальная рабочая станция" родилась в 1988 году, когда был выпущен первый инструмент серии M — M1, побивший все рекорды продаж. Новый уровень инновационных технологий реализовался в серии Trinity, инструменты которой имели сенсорный дисплей и конфигурируемые эффекты. Они стали прародителями исключительно успешной серии TRITON.
Музыкальная рабочая станция M3 унаследовала ряд нововведений, реализованных в топовой версии OASYS. Здесь и новая система генерации звука EDS (Enhanced Definition Synthesis), и функциональность технологии KARMA второго поколения, и многофункциональная панель управления. А реализация абсолютно новых идей, таких как концепция "виртуализированного аппаратного обеспечения", обеспечивающая исключительно высокий уровень интеграции с цифровыми системами записи звука, треки ударных с грувами, под которые можно играть, а также новая концепция модульных систем компании Korg ("KorgKomponentSystem"), гарантирующая невиданную ранее гибкость конфигурирования инструмента, позволяют заявить, что музыкальная рабочая станция M3 открывает новую страницу в истории развития технологий музыкального творчества.
Модуль KARMA(Kay Algorithmic Realtime Music Architecture) второго поколения впервые был реализован в OASYS и получил высокую оценку музыкантов во всем мире. KARMA — уникальный генератор фраз, работающий в режиме реального времени, и облегчающий исполнение музыкального материала различных фактур, начиная от имитации техники и приемов игры на акустических инструментах, и заканчивая воспроизведением насыщенных сложных пассажей, танцевальных рифов, гейтированных эффектов и "импровизацией" ударных.

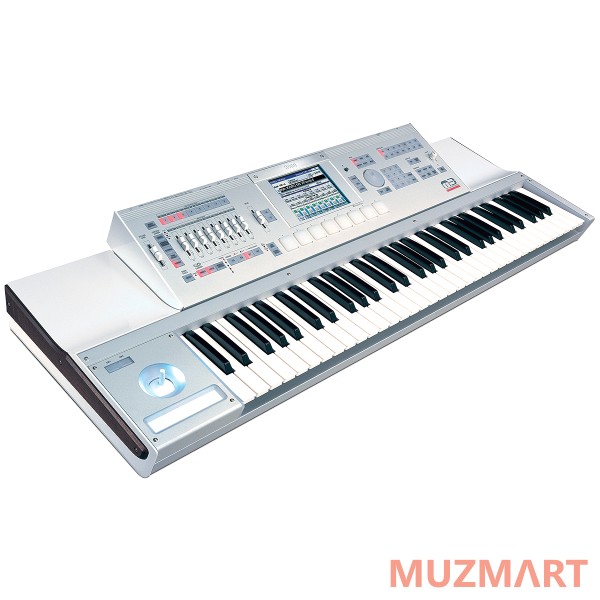

Клавишная рабочая станция, 73 клавиши. ROM-память: 256 Мб. RAM-память: 64Мб, расширяется до 320. Полифония 120 голосов. Технология KARMA 2.0. Одновременно до 5 разрыв-эффектов и до 2 мастер-эффектов. 640 пресетных программ (при установленной опции EXB-RADIAS), 384 пресетные комбинации, 32 пресетных набора ударных, 256 программ GM2.
M3 входит в новое измерение!
M3 XPanded обладает улучшенным внутренним PCM, плюс к этому бесплатная библиотека сэмплов на 384 мегабайта, содержащая в себе огромное количество звуков. Кроме того, усовершенствованиям подверглись секвенсор и интерфейс, что существенно улучшило потенциал инструмента именно как рабочей станции.
Основные возможности M3 XPanded
- Во внутреннюю память были добавлены новые сэмплы рояля и классических клавиных инструментов вместе с новыми программами.
- Три дополнительных библиотеки сэмплов (каждый по 128 Mб) акустических роялей, медных и деревянных духовых поставляемых бесплатно дают в общей сложности 640 MБ (при пересчёте в 16-битный декомпрессированный PCM-формат), что в 2,5 раза больше, чем в оригинальном M3!
- Для тонкого редактирования треков и аранжировки с большей детализацией в режиме секвенсора были добавлены новые опции: страница редактирования событий Piano Roll, страница аранжировки/редактирования Track View, а также расширенный набор редактирования sysex-данных.
- Функцией KARMA™, которая позволяет генерировать уникальные интерактивные фразы, была обновлена до версии 2.2. Среди её новых особенностей – наличие 1024 ячеек для пользовательских GE при работе с эксклюзивной программой KARMA M3 от компании Karma-Lab.
- Уникальный пользовательский графический интерфейс TouchView стал даже ещё проще. Теперь вы можете редактировать параметры регуляторов и ползунков непосредственно с экрана, нажимая на них и передвигая палец.
- Для отображения активности тембров/треков в режимах комбинации и секвенсора была добавлена функция индикации скорости нажатия.
Спецификации:
- Система
- Генератор тона EDS (Enhanced Definition Synthesis)
- Установите опциональное приложение EXB-RADIAS для активации звукового генератора MMT (Multi Modeling Technology)
- Звуковой модуль
- Полифония
• 120 голосов в режиме Single
• 60 голосов в режиме Double*
* Максимальное количество голосов зависит от настроек осциллятора, таких как параметры стереофонических мультисэмплов и кроссфейды скорости нажатия.
- Пресетные PCM
- 256 МБ (измерено с 16-битными линейными данными)
- 1032 мультисэмплов (в том числе 7 стереофонических), 1606 сэмплов ударных (в том числе 116 стереофонических)
- Опции расширения PCM
- Библиотека EX-USB-PCM01: Brass and Woodwinds 1 (медные и деревянные духовые) примерно 128 МБ (измерено с 16-битными линейными данными), 59 мультисэмплов (в том числе 5 стереофонических)
- Библиотека EX-USB-PCM02: Brass and Woodwinds 2 (медные и деревянные духовые) примерно 128 МБ (измерено с 16-битными линейными данными), 47 мультисэмплов
- Библиотека EX-USB-PCM03: Stereo Grand Piano (концертный рояль) примерно 128 МБ (измерено с 16-битными линейными данными), 10 мультисэмплов (в том числе 5 стереофонических)
Эти расширения можно загружать непосредственно в оперативную память рабочей станции. Стандартная оперативная память на 64 мегабайта позволяет загружать только одну библиотеку. При установленной карте памяти EXB-M256 (опциональная) количество одновременно загружаемых библиотек увеличивается до трёх.
Оперативная память PCM
Стандартная конфигурация – 64 МБ (512 байт используется системой). При установке карты EXB-M256 возможно расширение до 320 МБ (опционально).
Структура программы (генератор тона EDS):
- Oscillator
- OSC1 (Одиночный), OSC1+2 (Двойной)
- Поддержка стереофонических мультисэмплов
- 4 зоны Velocity, с переключением, кроссфейдами и наложением.
- Filters
- Четыре типа обработки фильтрами (одиночный, общий, параллельный, 24 дБ)
- Два фильтра с резонансом на каждый голос (режимы Low pass, High pass, Band pass, Band reject)
- Driver
- Нелинейный модуль перегруза и эффект Low Boost на каждый голос
- EQ
- Трёхполосный эквалайзер с регулируемой добротностью средних частот
- Modulation
- Два генератора огибающей (фильтр и усилитель) для каждого голоса
- два осциллятора низких частот (LFO)
- два генератора клавиатурного трекинга (фильтр и усилитель)
- два микшера AMS
- pitch EG
- общий LFO
- два общих генератора клавиатурного трекинга
Структура комбинации:
- Возможность установки до 16 тембров (Timbre)
- Для каждого тембра: разделение/кроссфейд/наложение для клавиатуры и настройки скорости нажатия
- Модификация программных настроек с помощью функции Tone Adjust
- Функция Master Keyboard позволяет управлять внешними устройствами MIDI
Характеристики ударной установки:
- Стереофонические и монофонические барабанные сэмплы
- 4-уровневое переключение с кроссфейдами и возможностью изменения формы кривой (Linear, Power, Layer)
Количество
- пользовательских комбинаций: 1792 комбинации/ 416 Preload
- пользовательских программ: 1664 программ/ 1344 (EDS: 1216 + RADIAS: 128 Preload)
- пользовательских барабанных наборов: 144 ударных установки/32 Preload
- пресетных программ: 256 программ GM2 + 9 барабанных программ GM2
Сэмплирование
- 16-битное, линейное, дискретизация 48 кГц моно/стерео, возможно ресэмплирование (Open Sampling System)
- Стандартный объём памяти – 64 МБ (расширяется до 320 МБ с помощью карты EXB-M256)
- Время сэмплирования (RAM):
- RAM1 (64 МБ – стандартная) позволяет записать до 11 минут 39 секунд монофонического звучания или до 5 минут 49 секунд стереофонического звучания. В системе используется 512 байт.
- RAM2 (256 МБ – расширенная, при установленной карте расширения EXB-M256) позволяет записать до 46 минут 36 секунд монофонического звучания или до 23 минут 18 секунд стереофонического звучания.
- RAM1+RAM2: (всего 320 МБ) позволяет записать до 58 минут 15 секунд монофонического звучания или до 29 минут 7секунд стереофонического звучания. (Совмещённое сэмплирование между обоими модулями памяти RAM1 и RAM2 невозможно)
- Время сэмплирования: Максимальное время сэмплирования на USB-устройство – примерно 80 минут для одного файла (как моно, так и стерео). Максимальный размер файла – примерно 440 МБ для моно и 879 МБ для стерео.
- 1000 мультисэмплов, 4000 сэмплов, 128 индексов на один сэмпл
- Совместимость с файлами формата Korg, AIFF, WAV, Akai S1000/S3000 (усовершенствованное преобразование файлов программ), чтение формата SoundFont 2.0
- Сэмплирование напрямую с компакт-дисков (CD-DA)
- Функции редактирования Time Stretch, Time Slice, Crossfade Loop и многие другие
Эффекты
- Одновременная активация 5 эффектов разрыва (стерео вход/стерео выход, обработка In-line), 2 мастер-эффекта (стерео вход/стерео выход, два посыла эффектов), 1 общий эффект (стерео вход/стерео выход, позволяет обработку сигнала компрессором, лимитером и эквалайзером на основных выходах).
- Динамическая модуляция, осциллятор низких частот для двух эффектов одновременно, управляющая цепь для лимитера, шумоподавителей, вокодеров и т.п.
- 170 типов (любой тип можно использовать для разрыва, мастер-эффекта или общего эффекта) Примечание: эффекты с двойным объёмом нельзя использовать в качестве общих (Total).
- Пресеты эффектов: до 32 на каждый эффект/ 700 пресетов.
- Шина AUX: Две внутренних шины для сэмплирования и маршрутизации аудиосигналов в карту EXB-RADIAS.
- Трёхполосный эквалайзер (ВЧ, НЧ и динамическая регулировка средних частот) для программы, тембра в режиме комбинации (всего 16), и трека в режиме секвенсора (всего 16)
X-Y control
- Режим X-Y MODE: Дисплей TouchView можно использовать в качестве контроллера X-Y. Есть возможность активировать функцию Hold.
- Функция X–Y MOTION: Движения контроллера X–Y могут быть записаны в режиме реального времени и сохранены в программе, комбинации или песне.
- Режим программ: управление уровнем осциллятора, параметрами синтезатора и эффектов.
- Режим комбинаций, режим секвенсора: управление уровнем тембра/трека, параметрами синтезатора и эффектов.
KARMA
- Модули KARMA: 1 модуль в режиме программ; 4 модуля в режиме комбинаций и секвенсора, а также дополнительный модуль Master Control
- GE: 2093 пресетов, 1024 пользовательских эффектов GE
- Контроллеры: ON/OFF, LATCH, MODULE CONTROL, ПОЛЗУНКИ KARMA 1–8, ПЕРЕКЛЮЧАТЕЛИ KARMA 1–8, KARMA SCENES 1/5–4/8 (8 сцен)
- KARMA Wave Sequence Control (изменение мультисэмплов с помощью модуля KARMA), функция Freeze Randomize, Time Signature Control, настройка Auto RTC (Real Time Control).
Барабанный трек
- Пресетные паттерны: 671 паттернов (с учётом пресетных паттернов секвенсора)
- Пользовательские паттерны: 1000 паттернов. Паттерны, созданные в режиме секвенсора можно конвертировать в пользовательские паттерны барабанных треков. Можно настроить параметры Trigger Mode / Sync / Zone
Секвенсор
- 16-канальный MIDI-секвенсор с разрешением 480 ppq
- 128 песен, 20 списков Cue List для компилирования окончательной композиции, 210 000 заметок (максимальное количество)
- Темп: 40.00 – 300.00 ударов в минуту (разрешение 1/100)
- 16 пресетов/16 пользовательских шаблонов песен (Template Songs)
- Паттерны: 671 пресетных паттернов, 100 пользовательских паттернов (на одну песню), функция RPPR (Realtime Pattern Play/Recording): к одной песне можно назначить до 100 паттернов.
- Функция Cue List для компилирования окончательной композиции: 20 списков. Вы можете редактировать песни в последовательном или пошаговом режиме (до 99 шагов). Список Cue list можно конвертировать в формат песни.
- Стандартные MIDI-файлы (SMF) формата 0 и 1, а также формат Korg (M3)
- Функция In-Track Sampling
- Функция Auto Song Setup (запись одним касанием) для быстрого перехода из режима программы или комбинации в состояние готовности к записи.
Медиа-данные
- Загрузка, сохранение, утилиты, создание аудио-CD, воспроизведение аудио-CD?
- Функция Data Filer (Сохранение и загрузка в формате MIDI System Exclusive)?
- Поддержка дисков CD-ROM/R/RW (чтение/запись формата UDF), запись и воспроизведение аудио-CD (CD-DA), ISO9660 уровень 1
- Функция редактирования файлов WAVE
- Воспроизведение/запись CD-ROM/R/RW возможно при подключении внешнего USB-привода.
Контроллеры
- Пэды 1–8: чувствительные к скорости нажатия барабанные пэды / аккордовые триггеры. Переключатель PAD MODE позволяет настроить режим работы пэдов (чувствительность к скорости нажатия или фиксированная чувствительность), переключатель CHORD ASSIGN
- Контрольная панель: переключатели CONTROL ASSIGN=MIXER (T1–8, T9–16, INPUTS), REALTIME CONTROL, EXTERNAL, TONE ADJUST, KARMA, переключатель RESET CONTROL
- 8 переключателей: MIXER=PLAY/MUTE (SOLO), REALTIME CONTROL=IFX1–5, MFX1, MFX2, TFX on/off, EXTERNAL= режим External. Управление внешними MIDI-устройствами, TONE ADJUST=управление функциями настройки тона (Tone Adjust), KARMA=управление модулем KARMA
- 8 ползунков: MIXER=громкость, REALTIME CONTROL= модуляция в реальном времени, EXTERNAL=режим External (управление MIDI-командами с внешнего устройства. TONE ADJUST= управление функциями Tone Adjust, KARMA=управление модулем KARMA. * В режиме External 8 ползунков, 8 переключателей и 8 пэдов можно использовать в качестве MIDI-контроллеров. Вы можете сохранить до наборов настроек 128 (102 пресетных набора). Данный режим позволяет посылать команды в программы синтеза или цифровые рабочие станции. Переключатели треков ударных = ON/OFF
- KARMA: переключатели = ON/OFF, LATCH, MODULE CONTROL (Master/A/B/C/D), SCENES 1/5–4/8
- Контроллер X–Y: Переключатели = X–Y MODE, HOLD, MOTION
Пользовательский интерфейс
- Дисплей
- 5.7-дюймовый цветной графический интерфейс TouchView™, 320 x 240 точек, функция управления X–Y
- MODE
- Переключатели = COMBI, PROG SEQ, SAMPLING, GLOBAL, MEDIA
- Контроллеры
- Переключатели = вверх/вниз, 10-значная цифровая клавиатура, «–», (.), ENTER, COMPARE, ползунок VALUE, колесо VALUE BANK
- Переключатели = I-A…G, U-A…G
- SEQUENCER
- Переключатели = PAUSE, REW, FF, LOCATE, REC/WRITE, START/STOP
- SAMPLING
- Переключатели = REC, START/STOP
- TEMPO
- Переключатели = TAP TEMPO, регулятор Tempo
- Прочие
- Переключатели = PAGE SELECT, EXIT, ползунок VOLUME MAIN, контраст дисплея
Разъёмы управления
- Damper Pedal (поддерживает педали с полудемпфированием), Assignable Switch, Assignable Pedal
Общие спецификации
- Частотный диапазон: 20 Гц–20 кГц, ±1.0 дБ, на нагрузке 10 кОм
- Коэффициент гармоник + шум: 0.08 %, 20 Гц–20 кГц на нагрузке 10 кОм (типичная)
Аудиовыходы
- L/MONO, R - 1/4" TS (моно), несимметричные, ползунок Master Volume управляет только уровнем на выходах L/Mono и R
- INDIVIDUAL-1, 2, 3, 4 - 1/4" TS (моно), несимметричные, ползунок Master Volume управляет только уровнем на выходах L/Mono и R
- Выходной импеданс: 1.1 кОм стерео; 550 Ом моно (только с выхода L/Mono)
- Номинальный уровень: +4.0 dBu
- Максимальный уровень: +16.0 dBu
- Сопротивление нагрузки: 10 кОм или выше
- Соотношение сигнал/шум: 90 dBu (типичное)
- Динамический диапазон: 91 dBu (типичный)
- Оптический выход S/PDIF (формат 24 бит, 48 кГц), S/PDIF IEC60958 EIAJCP-1201, на этом выходе дублируется сигнал с выходов AUDIO OUTPUT (MAIN) L/Mono, R
- Цифровой интерфейс EXB-FW (опциональный) – 6 каналов, 24 бит, частота дискретизации 48 кГц, на этом выходе дублируется сигнал с выходов AUDIO OUTPUT (MAIN) L/Mono, R и AUDIO OUTPUT (INDIVIDUAL) 1–4
- Наушники – 1/4" TRS (стерео). Выходной импеданс: 33 Ом. Максимальный уровень: 32+ 32 мВт на нагрузке 33 Ом
Аудиовходы
- Входы 1, 2 - 1/4" TS (моно), несимметричные (переключение уровня (MIC/LINE), регулировка чувствительности)
Входной импеданс: 10 кОм.
Запас по уровню: 12 дБ.
Диапазон входного сигнала LINE: –29 dBu – +4 dBu или выше (типичный).
Диапазон входного сигнала MIC: –54 dBu –17 dBu или выше (типичный). Импеданс источника: 600 Ом.
- Оптический выход S/PDIF (формат 24 бит, 48 кГц), IEC60958 EIAJCP-1201
- Цифровой интерфейс EXB-FW (опциональный) – 2 канала, 24 бит, частота дискретизации 48 кГц
Разъёмы управления
- Damper (поддерживает как стандартные переключатели, так и педали с полудемпфированием)
- ASSIGNABLE SWITCH, ASSINABLE PEDAL
- TO KYBD (для подключения клавиатуры)
MIDI IN, OUT, THRU USB
- 2 высокоскоростных порта USB 2.0 ТИП A (поддерживает формат 480 Mbps), лдя поключания внешних жёстких дисков, флэш-карт и т.п.
- 1 USB (ТИП B), интерфейс MIDI
Интерфейс EXB-FW (опциональный)
- Audio/MIDI-интерфейс Korg FireWire, 2 контроллера FireWire
- MIDI 1 вход/1 выход, Audio 2 входа/6 выходов
- Виртуальный жёсткий диск
Размеры
- 1,189 x 371 x 131 мм (с опущенным модулем M3-M), 1,189 x 371 x 207 мм (с выдвинутым модулем M3-M)
Вес
Потребление тока
Аксессуары
- Кабель питания
- Руководство по эксплуатации (M3 Operation Guide)
- CD-ROM (Описание параметров M3 XPANDED (PDF), Список голосов (PDF), MIDI-драйвер Korg, приложение M3 Editor – автономная версия и плагин)
- Крепёжная скоба (только для M3XP-M)
Секция клавиш
Клавиатура
- 73 клавиши полувзвешенного действия (новый дизайн клавиатуры от Korg)
- Контроллеры
- Джойстик, Ленточный контроллер, [SW1], [SW2]
- Интерфейс
- TO MODULE (второй) (имеется на моделях с 73 и 88 клавишами)
