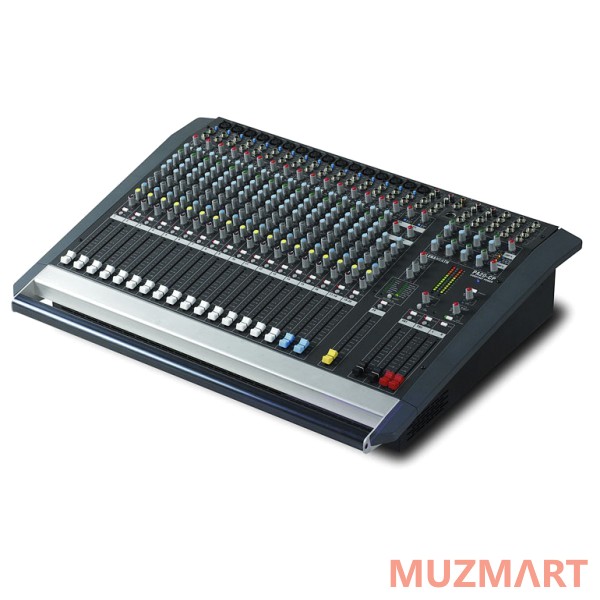

Allen & Heath PA20-CP Активный микшерный пульт

В данном разделе вы можете ознакомиться с техническими характеристиками на Allen & Heath PA20-CP Активный микшерный пульт

Моно входы
Новая консоль содержит 16 моно каналов [XLR] с микрофонным предусилением и два линейных стерео [TRS] канала. Микрофонные линейки имеют фантомное питание с индивидуальным включением, обрезной фильтр (100 Гц). 4-х полосный эквалайзер с параметрической серединой. Каждый из восьми моно и двух балансных стерео каналов содержит кнопки mute и solo (в режиме PFL). Помимо этого на каждый канал приходится по четыре посыла: два на мониторы в режиме pre-fade, один в режиме post-fade и один на внутренний процессор эффектов также в режиме post-fade. 100 мм фейдеры этого небольшого микшера заставляют вас почувствовать себя за работой на серьезной концертной консоли.

Стерео входы
Каждый из 2-х стерео входов оборудован как RCA (тюльпан), так и TRS (джек) разъемами, каждый с независимой регулировкой уровня. Сигнал с этих двух входов можно микшировать вместе или сразу со входа RCA подать на мастер микс, что добавляет гибкости при усилении внешних стерео устройств. Также имеется возможность подать сигнал прямо на выход, в то время как мастер фейдер мьютирован. Эта функция "фоновой музыки" (BackGround Music - BGM) позволяет стерео сигналу со входа поступить сразу на выход после мастер фейдера, минуя кнопку mute. При включении функции BGM загорается большой зеленый индикатор.

Процессор эффектов
PA20 имеет на борту встроенный процессор эффектов, который содержит набор из 16 пресетов таких эффектов, как реверберация, задержка, эхо и хорус. Подключив микшер к компьютеру через MIDI-порт, можно отредактировать эффекты при помощи специального программного обеспечения Allen-Heath PA FX Editor. Новый микшер оборудован входом для педали отключения эффектов, так чтобы артист со сцены мог управлять ими. К тому же отдельный фейдер на секции эффектов с кнопками mute и solo (в режиме PFL) довольно существенно облегчает работу.

Мастер секция
В режиме BGM (BackGround Music) - функция "фоновой музыки" - в стерео режиме может проигрываться через отдельный вход после фейдера в главный микс выход. Это позволяет проигрывать фоновую музыку, пока идут приготовления на сцене и главные фейдеры убраны на "0". Также в мастер секции существует возможность суммирования левого и правого канала в один моно канал, который имеет отключаемый НЧ-фильтр для посыла низкочастотной составляющей сигнала на отдельный сабвуфер.

EQ в Мастер секции
На выходе пульт имеет четырехполосный полупараметрический эквалайзер вместо графического. Этот выбор оправдан потому, что параметрический эквалайзер намного более удобен, в отличие от семи или девятиполосных, которыми в наше время оборудуются большинство кшеров. Те из вас, кто привык к графическому эквалайзеру, могут ощутить нехватку регулировки отдельных частот. Однако параметрический эквалайзер позволяет точно под-строить нужную частоту, не изменяя характер звучания общего сигнала. В то время как задачей эквалайзеров на входе является корректировка  поступающего сигнала, функция эквализации мастер секции состоит в том, чтобы решить проблемы акустики помещения для большей отдачи АС.

4-х полосный QE
Для того, чтобы звучание PA12-CP было ровным и в тоже время легко настраиваемым, каждый канал имеет четырехполосный эквалайзер с регулировкой НЧ в области 60 Гц, низкой середины в области 250 Гц, параметрического фильтра в области верхней середины (от 300 Гц до 3 кГц), ВЧ в области 12 кГц. Выбор регулировок частот достаточно удобен, особенно в области низкой середины. Подъем или ослабление частот на 15 дБ дают ровную частотную характеристику, за что и знамениты консоли от Allen-Heath.

Усилитель мощности
Внутри PA20-CP содержится новый усилитель "постоянной мощности", обеспечивающий 500 Вт (RMS) на канал при нагрузке 4 или 8 Ом (переключатель находится на задней панели). Выходы для АС выполнены на разъёмах Speakon. Система охлаждения - два тоннельных вентилятора. Система защиты встроенного усилителя включает защиту от короткого замыкания, перенапряжения, а также пиковый лимитер на выходе. Защита от перегрева и защита громкоговорителей. Возможно индивидуальное подключение усилителя мощности через симметричные входные разъёмы JACK. В режиме ожидания (Standby) усилители мощности переключаются в защищенный режим.

Технические характеристики:

• 16 моно, 4-полосный эквалайзер,
• 2 двойных стерео входа на разъемах TRS и RCA, независимая регулировка чувствительности, 2-полосный эквалайзер,
• Раздельные предусилители для микрофонного и линейного входа,
• 4-полосные параметрические эквалайзеры на выходах,
• Интеллектуальная маршрутизация выхода,
• Переключаемое фантомное питание,
• 4 AUX шины,
• DSP 16 цифровых эффектов,
• 4-полосный PEQ на стерео выходах,
• Усилитель 2 х 500 Вт
