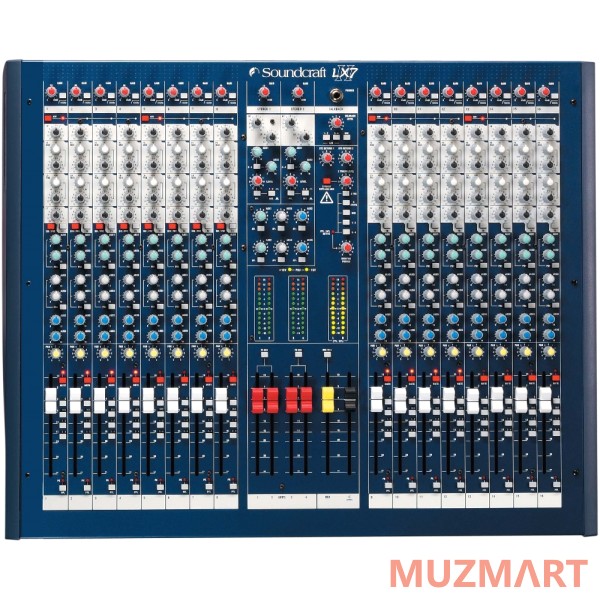

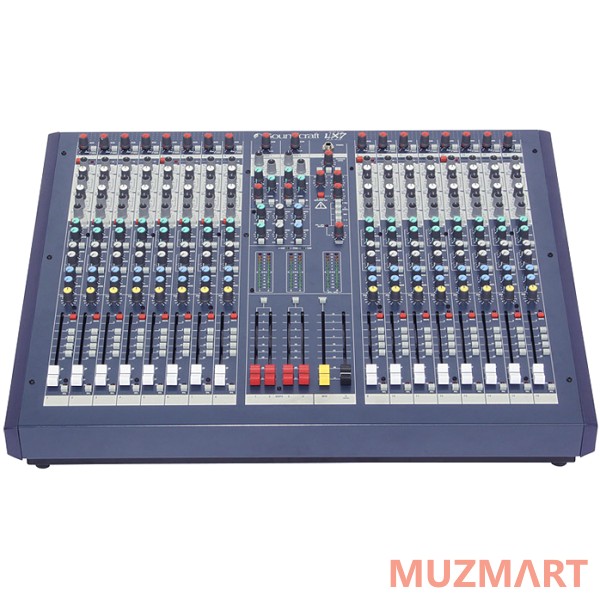

Soundcraft SPIRIT LX7II-16CH Концертная микшерная консоль

В данном разделе вы можете ознакомиться с техническими характеристиками на Soundcraft SPIRIT LX7II-16CH Концертная микшерная консоль

Область применения

• Для гастролирующих групп
• Небольшие инсталляции
• Малые концертные залы
• Использование в храмах, церквях и театрах
• Живая и студийная запись

Особенности

• 100 мм фейдеры
• +48 В фантомное питание
• 16,24 и 32 входные линейки
• Всего 40 входов ( включая стерео линейки и возвраты )
• Фильтр НЧ с крутизной среза 18 дБ на октаву
• 6 дополнительных посылов, 4 из них переключаемые
• до или после фейдера
• Разрывы на групповых и мастер секциях
• 12-и сегментный индикатор уровня
• Встроенный блок питания
• Микрофонные преампы новой разработки GB3 по технологиям серии МН3
• Новая схематехника четырехполосных эквалайзеров по технологии серии МН3
• Спецификация

  Частотная характеристика

  20Hz - 20kHz, +0 /-1dB

  Коэффициент гармонических искажений

  Mic sens. -30dBu, +20dBu at all outputs. : <0.006% @ 1kHz

  Уровень шума

  • Measured RMS, 22Hz to 22kHz Bandwidth
  • Mic Input E. I. N @ unity gain: : <- 128dBu (150 source)
  • Mix Output, 40 inputs routed to mix : : <-82dBu
  • Group Outputs: : <-83dBu
  • Aux Outputs: : <-80dBu
  • Matrix Outputs: : <-89dBu <-85dBu
  Взаимное проникновение между каналами
  • Input Channel muting: <-97dB
  • Input fader cutoff:<-95dB
  • Input pan pot isolation: <-77dB
  • Mix routing isolation: <-97dB
  • Group routing isolation: <-97dB
  • Adjacent channel isolation: <-99dB
  • Group-Mix crosstalk: <-89dB
  • Aux send off:<-84dB
  • Matrix send off:<-93dB
  • Typical CMRR at max gain @ 1kHz:80dB
  Пропускной фильтр ВЧ (Моно вход)

  100Hz, 18dB/octave

  Эквалайзер (Моно вход)

  • HF:13kHz, +15dB, 2nd order shelving
  • Hi-Mid: 550Hz - 13kHz, +15dB, Q = 1.5
  • Lo-Mid: :80Hz - 1.9kHz, +15dB, Q =1.5
  • LF: :80Hz, +15dB, 2nd order shelving
  Индикация
  • Входные каналы: SinТрехцветный 4-сегментный индикатор
  • Выходные каналы:7 трехцветных 12-сегментных индикатора
  Мощность
  • Питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
  • Потребление: менее 150W
  Условия эксплуатации
  • Температурный диапазон: -10^(o) C to +30^(o) C
  • Относительная влажность:0% to 80%
  Спецификация вход / выход

  Уровни

  • Микрофонный вход: +15dBu max
  • Линейный вход: +30dBu max
  • Стерео входы и возвраты инсертов: +20dBu max.
  • Все выходы: : : +20dBu max.
  • Номинальный рабочий уровень : :0dBu
  • Мощность выхода на наушники:2 x 250mW в 200 наушники

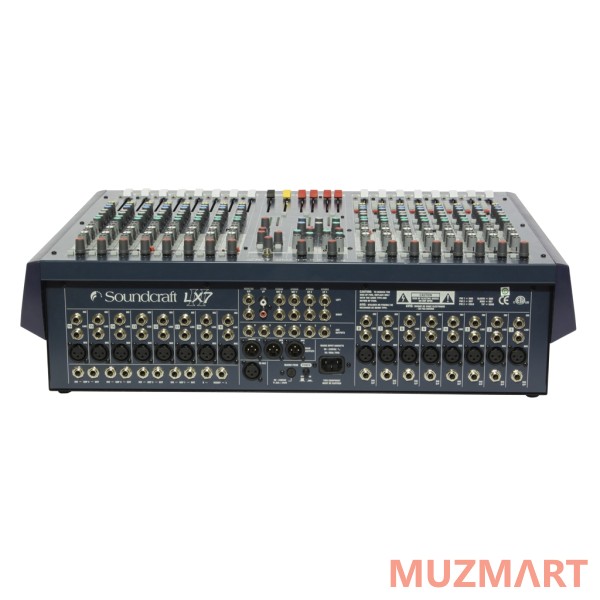

  Вход и выход

  Импеданс

  • Микрофонный вход :2k
  • Линейные входы и стерео возвраты:>10k
  • Возврат инсерта входного канала:5k (с EQ, в худшем случае 1,8k)
  • Mix, Group, Aux, Matrix и директ-выходы:150
  • Посылы инсертов: 75
  • Рекомендуемый импеданс на наушники: :50-600
