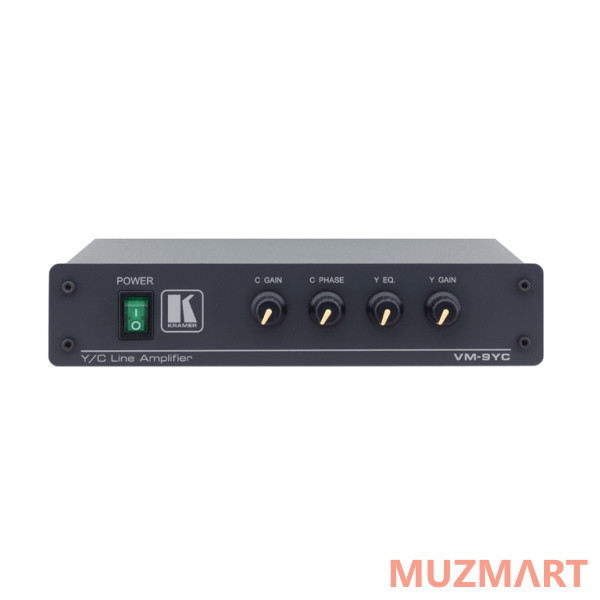

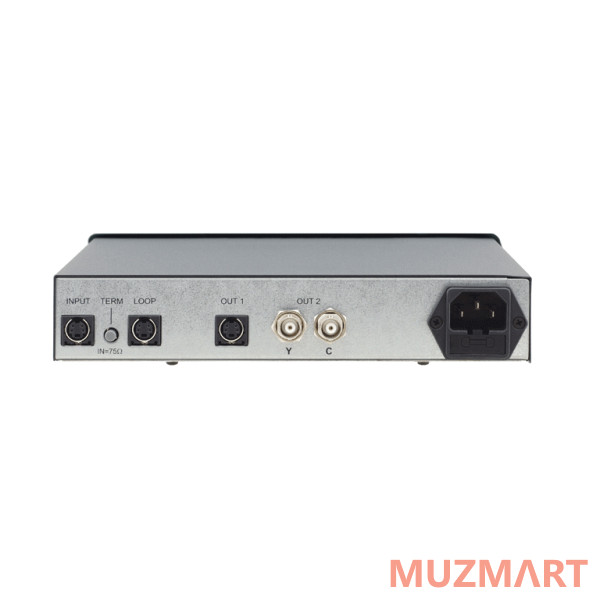

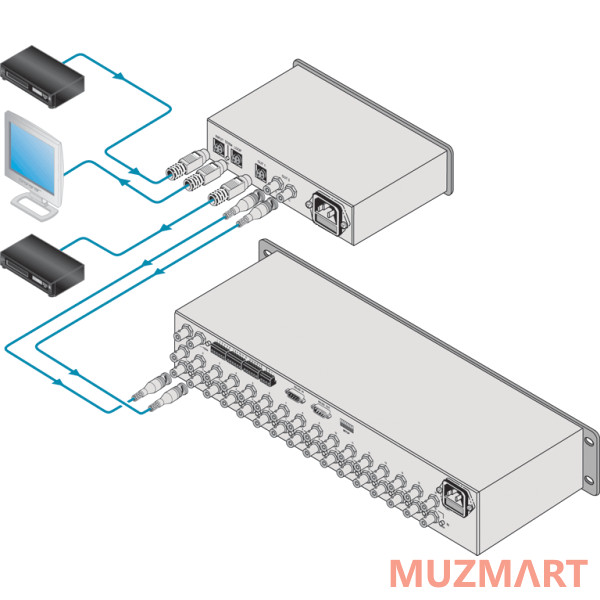

VM-9YC - усилитель-распределитель 1:2 сигналов S-video, который позволяет компенсировать ухудшение характеристик сигнала при передаче по протяженным кабельным линиям. Распределяет входной сигнал на два выхода с разными типами разъемов. Один выход имеет разъем 4-pin, другой - два разъема BNC для сигналов яркости (Y) и цветности (C). В приборе предусмотрена система буферизации выходного сигнала. Для локального распределения сигнала и включения усилителя в более крупную систему имеется проходное гнездо с разъемом 4-pin, на которое не влияют регуляторы уровня сигнала. На передней панели расположены раздельные регуляторы усиления сигналов яркости и цветности, а также фазового сдвига составляющей цветности и контроля АЧХ составляющей яркости. Благодаря полосе пропускания, превышающей 320 МГц, устройство является полностью прозрачным для обычных видео и звука. VM-9YC выпускается в надежном и прочном корпусе и устанавливается в стандартную 19” стойку при помощи адаптера RK-80 (два модуля, занимаемая высота – 2 U).
| Входы | 1 S-video, проходное гнездо, 1 В / 75 Ом (Y), 0,3 В / 75 Ом (C), разъем 4-pin, переключатель эквивалентной нагрузки |
| Выходы | 2 S-video, 1 В / 75 Ом (Y), 0,3 В / 75 Ом (C), разъемы 4-pin и BNC |
| Тип входа | Открытый (Y), закрытый (C) |
| Полоса пропускания сигнала (Y) | 320 МГц на уровне – 3 дБ |
| Максимальный уровень выходного видеосигнала | 2 В |
| Дифференциальная фаза | 0,05° |
| Дифференциальное усиление | 0,07 % |
| К-фактор | Менее 0,05 % |
| Отношение сигнал/шум | – 77 дБ |
| Регулировки | – 0,6 дБ / + 4,1 дБ (для Y и C). От - 25 до + 90° (фаза сигнала цветности) |
| Источник питания | ~ 230 В, 50/60 Гц, 5,1 ВА |
| Масса | 1,3 кг |
| Габариты (Ш * Г * В) | 22 х 18 х 4,5 см |
| Опции | Адаптер RK-80 для установки в стандартную 19” стойку |
| Аксессуары | Сетевой шнур |
