В данном разделе вы можете ознакомиться с техническими характеристиками на Kramer BC-3x2T7S Кабель для презентационных систем

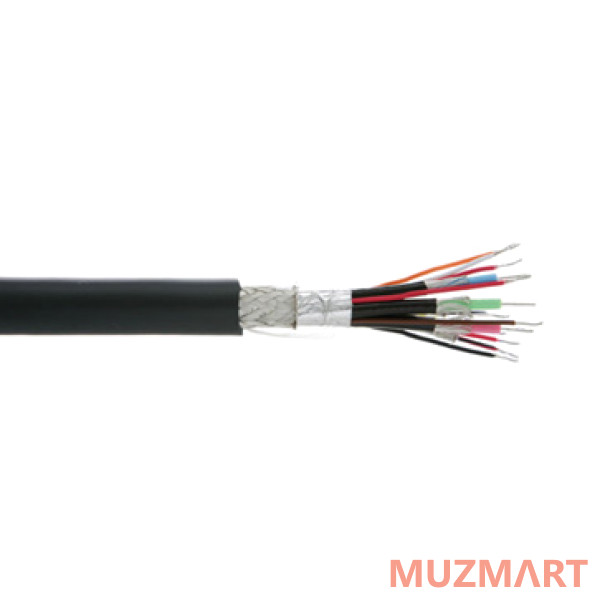

Данный кабель с 14 проводниками — идеальное решение для распределения компьютерных сигналов. Он состоит из 3 коаксиальных кабелей высокого разрешения с сечением проводника 26 AWG, 2-х наборов из витых пар проводников, например, для аудио- сигналов и 7 одиночных проводников для передачи сигналов синхронизации H и V, ID bit и прочих сигналов. Обычно такой кабель называется кабелем VGA (и аудио) и разделывается на разъёмы HD15.
поставляется в бухтах по 100 метров
для облегчения разделки изоляции оснащён разрезным шнуром
отмерять кабель при прокладке помогают метки длины, нанесённые через каждый метр
Импеданс
75 Ом (коаксиальные).
Внешний двойной экран
Алюминиевая фольга и лужёная медная оплётка.
Внешняя оболочка
Коаксиальный кабель и отдельные провода: серый ПВХ, диаметр 10 мм.
Внутренний экран
фольга Mylar + луженая медная оплетка
Внутренняя оболочка
Коаксиальные и витые пары: ПВХ, разноцветный.
Изоляция
Коаксиальные: Вспененный полиэтилен, толщина 1,95 мм. Витые пары: вспененный полиэтилен, толщина 0,88 мм. Отдельные провода: вспененный полиэтилен, толщина 0,88 мм.
Проводник
Коаксиальные, витые пары и отдельные провода: лужёная медь 26 AWG (0,48 мм, 0,19’’)
Затухание (на 30 м):
–0,5 дБ (на 1 МГц)
–1,3 дБ (на 5 МГц)
–1,9 дБ (на 10 МГц)
–4,0 дБ (на 50 МГц)
–5,7 дБ (на 100 МГц)
–8 дБ (на 180 МГц)
–14 дБ (на 400 МГц)
Погонная ёмкость
Погонное сопротивление проводника
148 Ом/км
