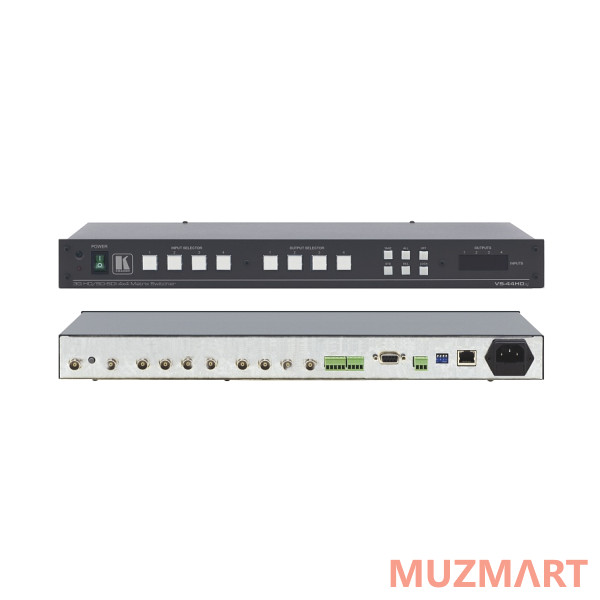

В данном разделе вы можете ознакомиться с техническими характеристиками на Kramer VS-44HDxl Матричный коммутатор
VS-44HDxl - высококачественный матричный коммутатор сигналов SDI стандартного (SMPTE 259M, SMPTE 344M) и высокого разрешений (SMPTE 292M), двухканальных сигналов (SMPTE 372M) и сигналов 3G HD-SDI (SMPTE 424M). Коммутация при использовании синхронизированных источников цифрового видеосигнала выполняется в интервале кадрового гасящего импульса в соответствии со стандартом SMPTE RP-168.
максимальная скорость передачи данных 3 Гбит/с
совместимость с HDTV
поддержка стандартов SD/HD-SDI, 3G HD-SDI и двухканального HD-SDI
использование технологии Kramer re-Klocking™ & Equalization для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям коммутация, синхронизируемая с внешним синхросигналом или входным видеосигналом
функция активного извещения Active Input Type™ Reporting - автоматическое включение подсветки кнопок выбора соответствующего входа при наличии видеосигнала с индикацией разрешения (зеленый цвет - стандартное SDI, синий - высокое HD-SDI)
ячейки памяти для хранения и быстрого вызова состояний ключей коммутатора
удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
разнообразие возможностей управления: с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта (в комплекте), через сеть Ethernet, дистанционным замыканием контактов
вход синхронизации работает с двух- и трехуровневым синхросигналом
выбираемый режим терминирования линии синхросигнала
коммутация в интервале кадрового гасящего импульса (SMPTE RP-168)
возможность блокирования кнопок передней панели
универсальный источник питания ~100-240 В
корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки.
Входы:
SDI (4 вх.): SMPTE-259M/292M/424M, 75 Ом, разъемы BNC, Внешняя синхронизация (1 вх.): 75 Ом или высокий импеданс, двух- или трехуровневые синхроимпульсы, проходной
