В данном разделе вы можете ознакомиться с техническими характеристиками на Kramer VS-88UT Матричный коммутатор

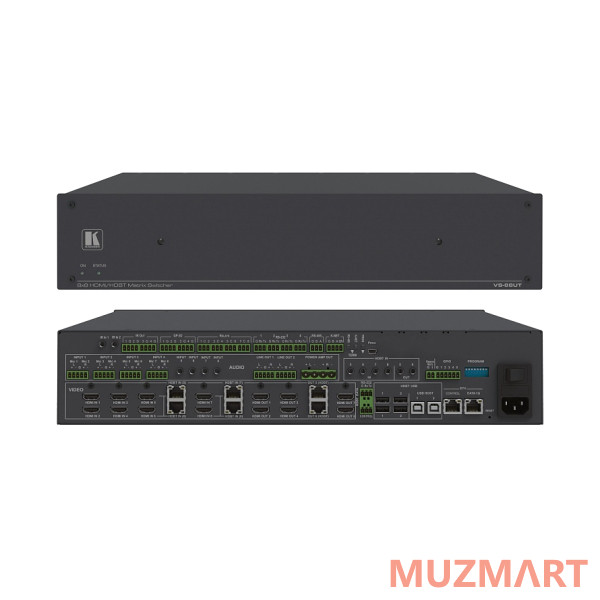

VS-88UT — презентационный матричный коммутатор сигналов HDMI, HDBaseT 2.0, аналогового и цифрового аудио со встроенным контроллером помещения и усилителем мощности. Прибор осуществляет коммутацию видео и аудиосигналов разрешением до 4K@60Hz (4:2:0), обеспечивает выделение и встраивание аналогового аудиосигнала в выходной сигнал HDMI и HDBaseT. VS-88UT обеспечивает двустороннюю передачу сигналов USB, ИК, RS-232 и данных Ethernet по единой линии HDBaseT с питанием совместимых приемников по технологии POE. Встроенный усилитель мощности позволяет воспроизводить выходной аудиосигнал непосредственно на громкоговорителях. Встроенный контроллер помещения обеспечивает удаленное управление мультимедийным оборудованием через сеть Ethernet, c помощью портов двунаправленного управления RS-485 (1) и RS-232 (4), 4 портов ИК, 4 портов ввода-вывода GPIO и 4 реле типа «сухой» контакт. Контроллер поддерживает сеть K-NET™ для подключения проводных панелей управления.
скорость передачи данных до 10,2 Гбит/с (3,4 Гбит/с на графический канал)
поддержка разрешений до 4K@60Hz (4:2:0)
4 входа HDMI и 4 входа HDMI/HDBaseT (настраиваемые)
4 аналоговых балансных стерео входа каждый с возможностью конфигурирования как 2 независимых микрофонных входа, 4 небалансных стерео входа
6 выходов HDMI и 2 выхода HDBaseT
2 балансных стереовыхода и 1 стереовыход на громкоговорители
автоматическая коммутация видео сигналов по последнему подключению или приоритету
раздельно и совместное переключение аудио и видеосигналов
регулировка уровня аналоговых аудиосигналов
режим экстренных сообщений от системы оповещения с функцией отключения текущей аудио и видеотрансляции
поддержка стандартов HDMI 2.0, HDCP 1.4, HDBaseT 2.0
дальность передачи сигнала HDBaseT до 100 м при разрешении до 4K@60Hz (4:2:0), до 130 м при разрешении до 1080p@60Hz 12 бит на канал и до 180м при разрешении до 1080р@60Hz 8 бит на канал с кабелем BC-UNIKat. При использовании кабелей других производителей указанные максимальные значения могут снижаться
поддержка USB 1.1 и USB2.0 со скоростью передачи данных до 127 Мбит/с, передача осуществляется по линиям HDBaseT
концентратор USB c 4 портами USB-A и 2 портами USB-B для передачи данных по линиям HDBaseT
возможность коммутации USB между входами/выходами HDBaseT
поддержка режимов HDMI: Deep Color, 7.1 многоканальное аудио, обратный аудиоканал (ARC), пропуск 3D без изменений
использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям
расширенный алгоритм работы с блоком данных EDID для каждого входа
широкие возможности управления через интерфейс RS-232, сеть Ethernet и встроенную веб-страницу
поддержка ПО Kramer K-Config™ для конфигурирования мультимедийного комплекса через сеть Ethernet
поддержка ПО Kramer Network для удаленного управления и мониторинга через сеть Ethernet
одновременное подключение до 15 IP-клиентов
удобное обновление прошивки с помощью веб-интерфейса
поддержка протокола управления Kramer Protocol 3000
энергонезависимая память для сохранения настроек
6 портов передача сигналов ИК по линиям HDBaseT
порт Ethernet для расширения портов управления и IP-контроля периферийных устройств высокоскоростной выделенный порт Ethernet 1 Гбит/с для передачи данных по линиям HDBaseT
порт K-NET™ для подключения совместимых контроллеров и панелей управления, позволяет передавать данные и питание по единому кабелю
1 порт RS-485 и 2 порта RS-232 для двунаправленного управления оборудованием
4 выхода ИК для управления бытовой аппаратурой, 2 входа ИК для обучения ИК командам
4 порта GPIO конфигурируются в качестве цифрового входа или выхода, или аналогового входа для мониторинга датчиков, управления дверными замками, освещением, уровнем громкости и т.п.
8 реле типа «сухой» контакт для управления подъемом / опусканием моторизованных экранов, открытием / закрытием штор или занавесов и т.п.
HDMI (6 вых.); HDBaseT (2 вых.): разъем RJ-45; балансное стерео аудио (2 вых.): 5-конт. блок клемм; громкоговорители (2 вых.): 5-конт. блок клемм; ИК (4 вых. ): 2-конт. блок клемм; ИК HDBaseT (2 вых.): разъем 3,5 мм
Порты
Ethernet коммутатора (1 порт): разъем RJ-45; RS-232 коммутатора (1 порт): 3-конт. блок клемм; USB коммутатора (1 порт): разъем mini-USB; GPIO коммутатора (1 порт): 6-конт. блок клемм; отключение звука (1 порт): 2-конт. блок клемм; Ethernet HDBaseT (1 порт): разъем RJ-45; RS-232 HDBaseT (1 порт): 3-конт. блок клемм; USB HDBaseT (4 порта): разъем USB-A; USB HDBaseT Host (2 порта): разъем USB-B; K-NET (1 порт): 4-конт. блок клемм; RS-485 контроллера (1 порт): 3-конт. блок клемм; RS-232 контроллера (4 порта): 3-конт. блок клемм; GPIO контроллера (4 порта): 2-конт. блок клемм; реле контроллера (8 вых.): 2-конт. блок клемм
Передача сигнала
До 100 м при разрешении до 4K@60Hz (4:2:0) 8 бит на канал, до 130 м при разрешении 1080р@60Hz 12 бит на канал, до 180м при разрешении до 1080р@60Hz 8 бит на канал, соответствие HDBaseT 2.0
Индикаторы и управление
Индикаторы: питание и статус коммутатора. Управление: селекторы терминирования линий RS-485 и K-NET, служебный переключатель для программирования. Порт USB: обновление прошивки.
Видео
Максимальная скорость передачи данных: 10,2 Гбит/с (3,4 Гбит/с на графический канал). Максимальное разрешение: 4K@60 Гц (4:2:0) 8 бит на канал. Поддержка HDMI 2.0, HDCP 1.4
Соответствие USB 1.1 и USB 2.0. Максимальная скорость передачи данных: 127 Мбит/с. Максимальное количество устройств USB: 7. Максимальное количество концентраторов: 2. Максимальное количество портов в концентраторе: 2.
Передача Ethernet
Максимальная скорость передачи данных: 1 Гбит/с
Передача RS-232
Скорость передачи данных: от 300 до 56700 бит/с
Управление RS-232
Скорость передачи данных: 115200 бит/с
Поддерживаемые веб браузеры
Windows 7 и выше: IE (32/64-бит) версия 10, Firefox версия 30, Chrome версия 35. MAC: Chrome версия 35, Firefox версия 30, Safari версия 7. Оптимальное разрешение окна браузера: 1920x1080; минимальное разрешение: 1024 x 768.
Питание
~110–240 В, 50/60 Гц, 250 ВА
Корпус
Форма-фактор: 19” 2 U. Материал: алюминий. Охлаждение: принудительное.
Внешние условия
Рабочая температура: 0°...40 °C. Температура хранения: –40°...+70 °C. Относительная влажность воздуха: от 10 % до 90 % без конденсации
Общие стандарты
Безопасность: CE, UL. Защита окружающей среды: RoHs, WEEE.
Размеры
43,6 x 30,6 см х 2U см, Ш х Г х В
Масса
3,9 кг
Размеры с упаковкой
52,6 x 47,5 х 18,4 см, Ш х Г х В
Масса с упаковкой
5,4 кг
Аксессуары
В комплекте: кабель питания.
