В данном разделе вы можете ознакомиться с техническими характеристиками на Kramer VS-88DT Матричный коммутатор

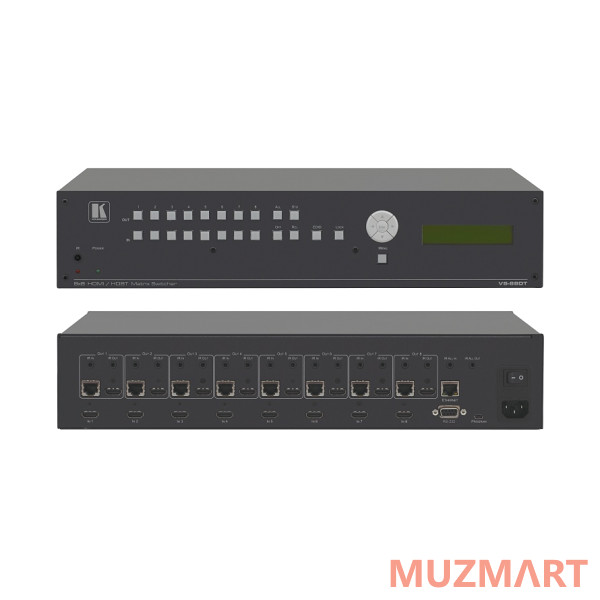

VS-88DT - высококачественный матричный коммутатор сигналов HDMI. Он позволяет подключить любой из входов к любому выходу или к любому набору выходов. Прибор выполняет компенсацию АЧХ кабеля и перетактирование сигнала.
Каждый выход прибора представлен интерфейсом HDMI и интерфейсом витой пары HDBaseT™, эти интерфейсы работают на выбор (или один, или другой, индивидуально для каждого выхода).
ВНИМАНИЕ! Выходы HDBaseT и HDMI в каждом выходном канале не работают одновременно. В меню можно настроить, какой из интерфейсов работает.
Кроме видеосигналов, прибор также может транслировать по интерфейсу HDBaseT™ ИК-сигналы управления (при использовании совместимых приемников с соответствующими ИК-входами/выходами, например TP-580RXR, TP-580R). Для этого по каждому выходу HDBaseT имеются соответствующие разъемы, кроме того, прибор имеет отдельный ИК-вход и выход, позволяющий принимать и передавать ИК-сигналы сразу по всем выходам HDBaseT. Кроме того, возможна маршрутизация команд RS-232 между выходами HDBaseT™ прибора.
ВНИМАНИЕ! Для гарантии получения правильных результатов (разрешений, видеорежимов, звука) при работе с конкретными дисплеями ОБЯЗАТЕЛЬНО проведите процедуру считывания EDID (см. раздел "Acquiring EDID" в руководстве по эксплуатации прибора).
максимальная скорость передачи данных 6,75 Гбит/с (2,25 Гбит/с на графический канал)
совместимость с HDTV
соответствие требованиям HDCP
поддержка HDMI - Deep Color, x.v.Color™, Dolby® TrueHD, Dolby Digital Plus, DTS-HD®, объемный звук по линейной технологии PCM 7.1
пропуск сигнала 3D без изменений
использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
возможность индивидуального отключения выходов
возможность блокирования кнопок передней панели
ячейки памяти для хранения и быстрого вызова состояний коммутатора
разнообразие возможностей управления - с передней панели, с ИК-пульта, через интерфейсы RS-232 и Ethernet. Необходимые программы предоставляются бесплатно
универсальный источник питания ~100-240 В
корпус для установки в стандартную 19-дюймовую стойку (2U), в комплект входят монтажные уголки
Входы
HDMI (8 вх.): разъемы HDMI; ИК (9 вх.): 3,5-мм мини-розетки под ИК-датчики типа C-A35/IRR
Выходы
HDMI (8 вых.): разъемы HDMI; Витая пара HDBaseT (8 вых.): разъемы RJ-45; ИК (9 вых.): 3,5-мм мини-розетки под ИК-излучатели типа C-A35/IRE
Максимальная скорость передачи данных
6,75 Гбит/с (2,25 Гбит/с на графический канал)
Расстояние передачи по HDBaseT
до 130 м (в режиме 1080p/60, 24 бита/пикс.)
Соответствие стандарту HDMI
HDMI и HDCP
Разрешение
До UXGA, WUXGA, 1080p, DeepColor до 36 бит
Питание
Сеть ~100-240 В, 50/60 Гц, 60 ВА
Регулировки
Кнопками передней панели, с инфракрасного пульта дистанционного управления, через интерфейсы RS-232 и Ethernet
Рабочая температура
0°...+40°C
Температура хранения
-40°...+70°C
Относительная влажность воздуха
от 10% до 90% без конденсации
Габаритные размеры (Ш, Г, В)
43,6 x 35,5 x 8,8 см (2U)
Масса
2,6 кг
Принадлежности
Сетевой шнур, инфракрасный пульт RC-IR3, уголки для установки в стойку
Опции
Набор для подключения внешнего ИК-приемника
